概念模型：不关心具体数据库、不关心表、字段类型，只描述业务里有哪些实体、实体的属性、实体之间的关系，输出产物一般是 E‑R 图（实体‑联系图）。
一、核心 4 个要素
实体 (Entity)：业务中独立存在的对象，名词。例：学生、课程、订单、客户。用矩形表示。
属性 (Attribute)：实体的特征。例：学生（学号、姓名、年龄）。椭圆表示。
主键（标识符）：唯一标识实体的属性，下划线标记，如学号。
联系 (Relationship)：实体之间的关联，动词。例：学生选课、客户下订单。菱形表示。
联系基数（最重要）：
1:1 一对一：一个 A 对应一个 B，如用户‑用户详情
1:N 一对多：一个 A 对应多个 B，最常用。部门 (1)‑员工 (N)
M:N 多对多：学生 (M) 选课 课程 (N)，多对多后续必须拆成两个一对多，引入中间实体。

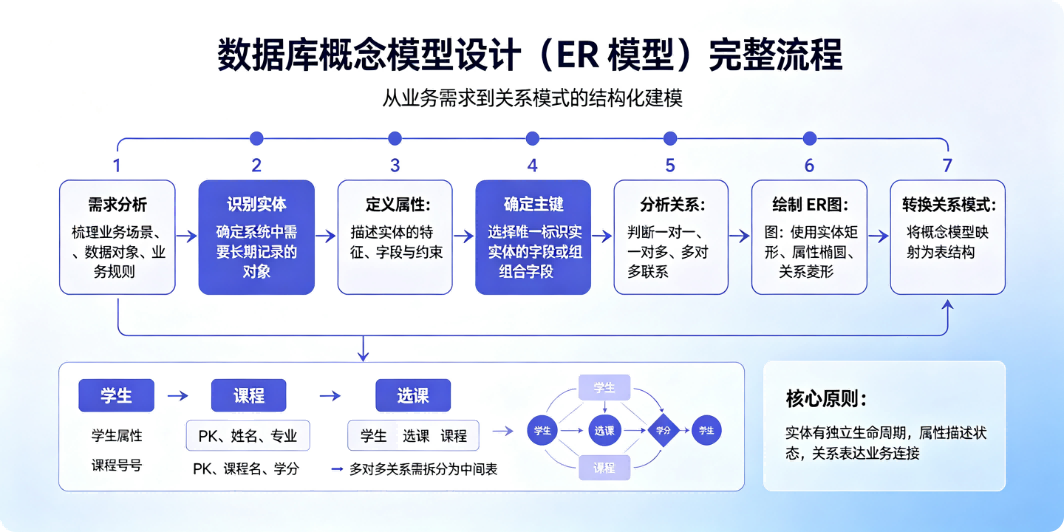

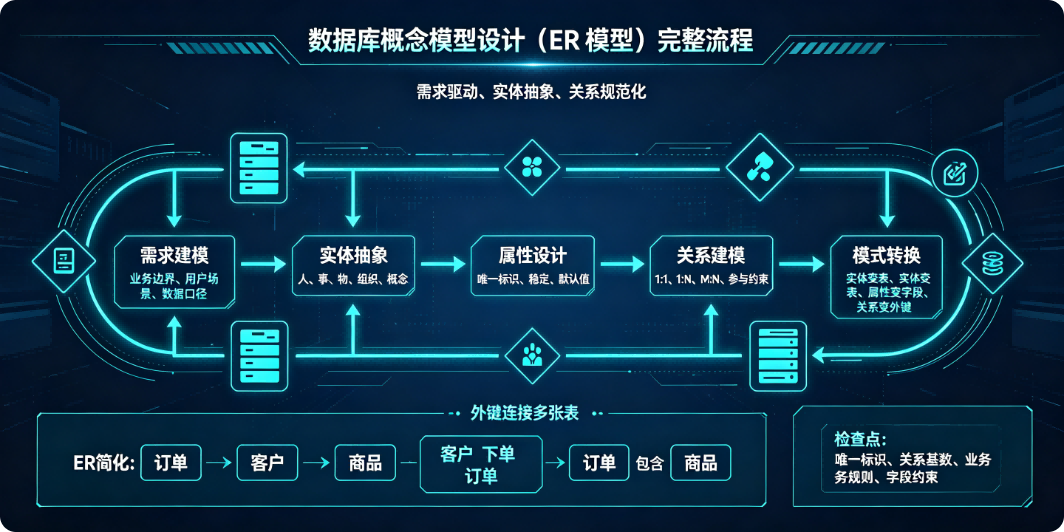

二、完整设计步骤
步骤 1：需求分析，梳理业务
收集业务需求、业务流程、业务表单，回答：
系统要管理哪些业务对象？
对象有哪些信息要保存？
对象之间发生什么业务动作？
输出：业务名词、动词清单。 示例教务系统：学生、班级、课程、教师；选课、授课。
步骤 2：识别实体
从业务名词筛选实体，判断标准：
需要独立保存信息；
有多个实例；
不能依附别的对象单独存在。
❌不要把属性当成实体：“性别” 只是属性，不是实体。
示例教务实体：学生、班级、课程、教师。
步骤 3：确定每个实体的属性 & 主键
列出实体全部属性；
选出主键：唯一、非空、不变；
区分简单属性 / 复合属性；单值 / 多值属性。
例学生实体： 学生（学号，姓名，出生日期，手机号）
步骤 4：识别实体之间的联系，确定联系类型
找业务动词作为联系名称，判断是 1:1 /1:N /M:N。
班级与学生：1 对多，一个班级多名学生，学生属于一个班级。
教师与课程：多对多，一个老师可以教多门课，一门课可以多个老师教。
学生与课程：多对多，学生选多门课，课程被多名学生选。
✅多对多联系本身也可以带属性：选课联系带有成绩。
步骤 5：绘制 E‑R 图（概念模型产物）
规范绘图：
矩形 = 实体；椭圆 = 属性；菱形 = 联系；连线连接实体‑联系。
主键属性下划线；联系线上标注基数（1、N、M）。
注意：概念模型阶段不转表，不写 varchar/int，只做业务抽象。
步骤 6：校验、评审概念模型
检查几个问题：
是否遗漏业务实体、属性？
联系基数是否符合真实业务？（很多设计错误出在这里）
是否存在冗余实体？
多值属性、多对多关系处理是否正确？
是否可以支撑全部业务查询需求？
评审通过，概念模型完成。下一步进入逻辑模型设计（E‑R 转关系表）。
三、常见特殊情况处理
多值属性：比如一个用户多个手机号。概念模型标记多值，逻辑层转为独立子实体。
复合属性：地址（省、市、区），概念层可以作为复合属性。
弱实体：没有独立主键，必须依赖另外实体，比如订单明细，依赖订单。
自联系（递归联系）：员工与上级员工，实体自己和自己建立联系。
四、概念模型 vs 逻辑模型 vs 物理模型
概念模型 → 逻辑模型 (E‑R 转表) → 物理模型。
五、E‑R 转关系模式简要规则（概念模型完成后下一步）
实体直接转一张表，实体属性为字段，实体主键作为表主键。
1:N 联系：不在新建表，在 N 的那一侧加入 1 端实体主键作为外键。
M:N 联系必须新建中间表，中间表主键是两端实体主键的组合；联系自带属性放入中间表。
1:1 联系：任意一方加入另一方主键做外键。
举个极简教务示例
概念 E‑R：
学生 (学号，姓名)
课程 (课程号，课程名)
学生与课程：M:N，联系 “选课” 带属性：成绩
转逻辑：
学生 (学号, 姓名)
课程 (课程号, 课程名)
选课 (学号，课程号，成绩) 中间表，复合主键 (学号，课程号)
六、实操小建议
工具：PowerDesigner、Navicat ER 图、Draw.io、ProcessOn 都可以画 E‑R；
先业务，后画图，不要上来直接建表；
概念模型不要引入技术字段，不要加 create_time、is_delete 这类物理层字段。
